ОБЗОР ИЗДЕЛИЙ
|
||
|
||
НИЗКОНАПОРНЫЕ ВЕНТИЛЯТОРЫ
|
||
|
||
СРЕДНЕНАПОРНЫЕ ВЕНТИЛЯТОРЫ
|
||
|
||
ВЫСОКОНАПОРНЫЕ ВЕНТИЛЯТОРЫ
|
||
|
||
ВОЗДУХОНАГНЕТАТЕЛИ
|
||
|
||
ТРАНСПОРТНЫЕ ВЕНТИЛЯТОРЫ
|
||
|
||
|
||||
|
НИЗКОНАПОРНЫЕ ВЕНТИЛЯТОРЫ
|
|||
|
||||
|
||||
|
||||
Область применения:
• Перемещение большого количества воздуха при небольших сопротивлениях оборудования
• отсос газов и паров
• охлаждение деталей машин и приборов
• кондиционирование и вентиляция помещений
• усиление тяги в дымовых трубах
• аэрация газовых, масляных и угольных горелок
• сушка различных видов изделий
• приточная вентиляция электрических приборов и оборудования.
|

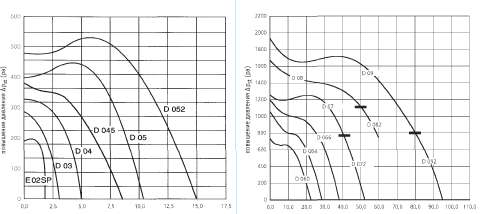

Модельный ряд ND:
Корпус вентилятора изготовлен из алюминиевой отливки, барабанное рабочее колесо из оцинкованного стального листа, короткозамкнутый асинхронный двигатель, не требующий обслуживания, со степенью защиты IP 54. Вентиляторы поставляются в исполнении с левым или правым вращением. По желанию заказчика мы поставляем вентиляторы с регулируемыми оборотами, 2-ступенчатые, с плавным регулирование в однофазном исполнении, или с плавным регулирование при помощи преобразователя частоты. Мы предлагаем разнообразные комплектующие, например, фильтр тонкой очистки, присоединительные фланцы и дроссельные заслонки, основания а также вентиляторы для особых условий работы, например, для повышенного количества транспортируемого материала, повышенной температуры окружения, иного напряжения или частоты. Они могут быть поставлены с повышенной защитой, с уплотнением вентиляторов и с повышенной антикоррозионной защитой.
|
|||
|
||||
О
2 ш
|
|
|||
|
||||
транспортируемый объем (m3/min)
|
транспортируемый объем (m3/min)
|
|||
|
||||
|
||||
НИЗКОНАПОРНЫЕ ВЕНТИЛЯТОРЫ
|
|
|||
|
||||
|
||||
|
||||

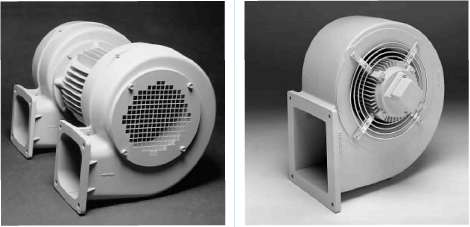

Сдвоенные вентиляторы
Основное техническое исполнение, транспортируемое количество воздуха и комплектующие совпадают с тем же у стандартных вентиляторов. Все эти вентиляторы поставляются без оснований.
|
Компактные вентиляторы
Корпус вентилятора изготовлен из алюминиевой отливки, барабанное рабочее колесо - из оцинкованного стального листа. Благодаря встроенному в рабочее колесо и корпус двигателю, размеры этих вентиляторов очень малы. Собственное охлаждение двигателя не требуется, поскольку он охлаждается непосредственно потоком воздуха, перемещаемого вентилятором. Эти вентиляторы поставляются без оснований и только в правовращающемся исполнении (вид с всасывающей стороны вентилятора). Подробную информацию см. в каталоге вентиляторов ряда ND.
|
|||
|
||||
|
О
2
|
|||
ш
|
||||
|
||||

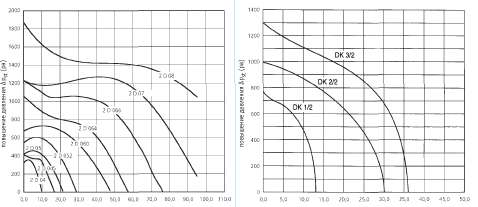

транспортируемый объем (m3/min)
|
транспортируемый объем (m3/min)
|
|||
|
||||
|
|||||
|
СРЕДНЕНАПОРНЫЕ ВЕНТИЛАТОРЫ
|
||||
|
|||||
|
|||||
|
|||||

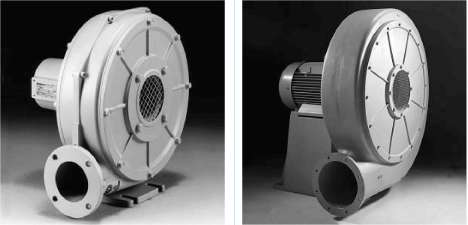

Модельный ряд RD:
Корпус вентилятора изготовлен из алюминиевой отливки, барабанное рабочее колесо - из оцинкованного стального листа, короткозамкнутый асинхронный двигатель, не требующий обслуживания, со степенью защиты IP 54. Вентиляторы поставляются в исполнении с левым или с правым вращением. По желанию заказчика мы поставляем вентиляторы с регулируемыми оборотами, 2-ступенчатые, с плавным регулированием в однофазном исполнении, или с плавным регулированием при помощи преобразователя частоты. Мы предлагаем разнообразные комплектующие, например, фильтр тонкой очистки, присоединительные фланцы, дроссельные заслонки и т. д., а также вентиляторы, предназначенные для особых условий работы, например при повышенном количестве транспортируемого материала, при повышенной температуре окружения, с повышенной антикоррозионной защитой, с уплотнителями, для иного напряжения или частоты, с повышенной степенью защиты.
|
Область применения:
• Транспортировка средних количеств воздуха в оборудовании с большими сопротивлениями
• отсос и подача воздуха в оборудовании с большими сопротивлениями
• подача воздуха в сушильное оборудование
• использование при создании плоскостных воздушных подушек
• использование в фильтровальном и пылеочистительном оборудовании
Подробную информацию см. в каталоге вентиляторов ряда RD.
|
||||
|
|||||
2
s
ш
|
|
|
|||
|
|||||
транспортируемый объем (m3/min)
|
транспортируемый объем (m3/min)
|
||||
|
|||||
|
||||
ВЫСОКОНАПОРНЫЕ ВЕНТИЛЯТОРЫ
|
|
|||
|
||||
|
|
|||

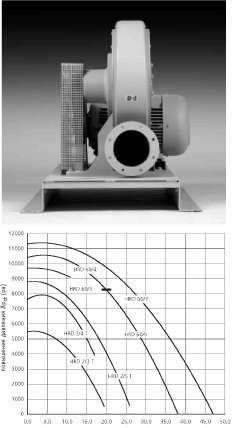

Модельный ряд HRD:
Корпус вентилятора изготовлен из алюминиевой отливки, барабанное рабочее колесо - из алюминиевого листа, короткозамкнутый асинхронный двигатель, не требующий обслуживания, со степенью защиты IP 54. Вентиляторы поставляются в исполнении с левым или с правым вращением. Высокие мощности достигаются благодаря повышающим ременным передачам при очень компактном исполнении. Мы предлагаем вентиляторы также для специальных целей, например, для повышенного количества и температуры транспортируемых материалов, с повышенной защитой от коррозии, для иного напряжения или частоты, уплотненные вентиляторы, вентиляторы с повышенной степенью защиты.
Подробную информацию см. в каталоге вентиляторов ряда HRD.
|
||||
|
||||
транспортируемый объем (m3/min)
|
||||
|
||||
|
|
О
2 ш
|
||
|
||||
транспортируемый объем (m3/min)
|
транспортируемый объем (m3/min)
|
|||
|
||||
|
||||
|
ВЫСОКОНАПОРНЫЕ ВЕНТИЛЯТОРЫ
|
|||
|
||||
|
|
|||
|
||||

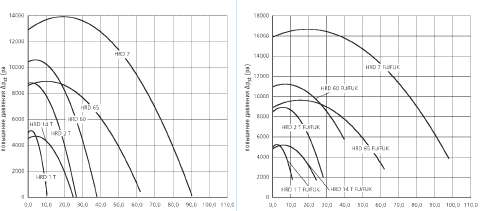

Модельный ряд HRD без двигателя
Этот тип высоконапорных вентиляторов предназначен для привода от независимых двигателей посредством клинового ремня. Корпус вентилятора изготовлен из алюминиевой отливки. Вентиляторы поставляются в исполнении с левым или с правым вращением. Мы предлагаем разнообразные комплектующие а также вентиляторы для специальных целей, например для повышенного количества и температуры транспортируемых материалов, с повышенной защитой от коррозии, уплотненные вентиляторы. Область применения:
• Транспортировка средних количеств воздуха при больших сопротивлениях оборудования
• получение вакуума (вакуумные насосы для низкого вакуума)
• подача воздуха при сжигании газов, нефтепродуктов и угля (подрешётный вентилятор)
• подача воздуха в сушильное оборудование
• использование при создании плоскостных воздушных подушек.
|
Для работы с преобразователем частоты
Вентиляторы ряда FU/FUK предназначены для плавного регулирования числа оборотов электродвигателя. Частота оборотов регулируется от 0 до максимальной скорости вращения двигателя. Во всём диапазоне оборотов не происходит снижения мощности электродвигателя. У вентиляторов ряда FUK преобразователь частоты расположен на электродвигателе. Двигатели имеют степень защиты IP 54. Максимальная температура окружения может достигать 60°С. Для вентиляторов с обозначением FU требуется отдельный преобразователь частоты, который обычно устанавливается в распределительном шкафу.
|
|||
|
||||
2
s
ш
|
|
|||
|
||||
транспортируемый объем (m3/min)
|
транспортируемый объем (m3/min)
|
|||
|
||||
|
|||||
ОРИГИНАЛЬНЫЕ КОМПЛЕКТУЮЩИЕ „ЭЛЕКТРОР"
|
|
||||
|
|||||
Эффективные системы защиты от шума:
Все вентиляторы фирмы „Электрор" конструктивно отличаются низким уровнем шума относительно мощности. Несмотря на это, в некоторых случаях необходимо дальнейшее понижение уровня шума. Для этих случаев фирма „Электрор" предлагает различные возможности активной защиты от шума.
|
|||||
|
|||||
Противошумный кожух:
Этот кожух изготовлен из стальных листов и заполнен изоляционным материалом из минеральной ваты, что обеспечивает эффективную звуковую изоляцию. Кожухи устанавливаются на плиту основания в форме U, которая может быть закреплена на фундаменте (имеются отверстия, предусмотренные
|
при изготовлении). Боковые стенки легко снимаются, что обеспечивает удобный доступ к вентилятору. Все противошумные кожухи проектируются для установки со свободным всасыванием из окружающей атмосферы.
|
||||
|
|||||
|
|||||
|
|||||
Дисковые шумоглушители
Изготавливаются в виде двух частей из стального листа. Дисковые шумоглушители „Электрор" оснащены встроенной всасывающей решёткой. В качестве изоляционного материала во всех дисках используется пеноматериал (молитан).
|
|
||||
|
|||||
Трубчатый шумоглушитель:
Весьма эффективным является глушение шума с помощью труб, изготовленных из алюминиевой фольги специальной прокаткой, благодаря которой достигается высокая звуконепроницаемость. Внутренняя сторона трубы перфорирована
|
и выстлана минеральным волокном, обработанным синтетическими смолами. Дополнительно трубы закрываются плотно прилегающими алюминиевыми наконечниками. Этот тип глушителя может использоваться только с всасывающим патрубком без фланца.
|
О
2 ш
|
|||
|
|||||
|
|||||
|
||||
|
ВОЗДУХОНАГНЕТАТЕЛИ
|
|||
|
||||
2
s
ш
|
транспортируемый объем (m3/min)
транспортируемый объем (m3/min)
|
|
||

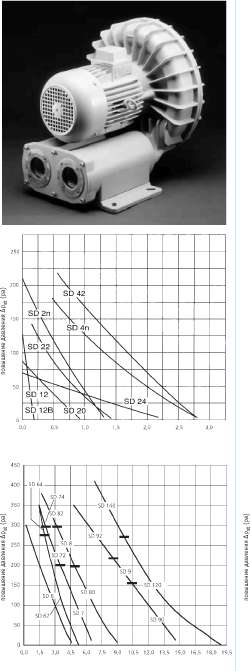

Модельный рядSD (слева)
Корпуса воздухонагнетателей - прочное алюминиевое литье. Рабочие колеса вращаются бесконтактно и без масляной смазки. Глушители на всасывающей и нагнетательной сторонах а также основание входят в комплект поставки. Корот-козамкнутый асинхронный, не требующий обслуживания двигатель имеет степень защиты IP 54. Разнообразные комплектующие, например переходные трубы, присоединительные фланцы, привариваемые или с резьбой, фильтр тонкой очистки, предохранительный клапан, добавочные глушители - по желанию заказчика. Для всех типов воздухонагнетателей предлагается устройство для изменения направления давления и всасывания „реверсивный автомат" для быстрого изменения давления в разрежение с возможностью промежуточной установки, без изменения направления вращения. Модельный ряд SD для более высоких диапазонов давления
Принципиальное техническое исполнение, принадлежности и комплектующие тождественны с теми же, что и у модельного ряда SD.
|
||||
|
||||
транспортируемый объем (m3/min)
|
||||
|
||||
|
||||
ВОЗДУХОНАГНЕТАТЕЛИ
|
|
|||
|
||||
|
|
|||
|
||||
Модельный ряд без двигателя:
Воздухонагнетатели этого ряда могут использоваться c приводом клиновыми ремнями. Корпуса воздухонагнетателей -прочное алюминиевое литье. Барабанное рабочее колесо -из алюминиевого листа. Воздухонагнетатели поставляются в исполнении с левым или с правым вращением. Разнообразные комплектующие поставляются по желанию заказчика. Мы предлагаем воздухонагнетатели также для особых условий работы, например повышенного количества транспортируемых материалов, повышенной температуры окружающей среды, с повышенной защитой от коррозии, уплотненные вентиляторы.
Область применения:
• Транспортировка небольших и средних количеств при очень высоких сопротивлениях • пневматическая почта
• вакуумное оборудование • пневматический транспорт
• аэрация в установках водоподготовки • пылесосы
• отсос газов при сварке
|

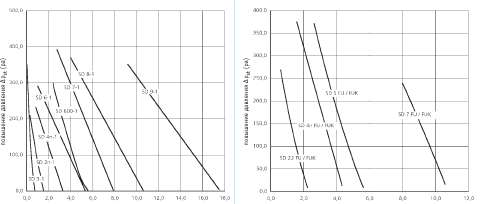

Для работы с преобразователем частоты
Воздухонагнетатели ряда FU/FUK предназначены для плавного регулирования числа оборотов электродвигателя. Частота оборотов регулируется от 0 до максимальной скорости вращения двигателя. Во всём диапазоне оборотов не происходит снижения мощности электродвигателя. У Воздухонагнетателей ряда FUK преобразователь частоты расположен на электродвигателе. Двигатели имеют степень защиты IP 54. Максимальная температура окружения может достигать 60°С. Для воздухонагнетателей с обозначением FU требуется отдельный преобразователь частоты, который обычно устанавливается в распределительном шкафу.
Подробную информацию см. в каталоге воздухонагнетателей ряда SD.
|
|||
|
||||
|
О
2 ш
|
|||
|
||||
транспортируемый объем (m3/min)
|
транспортируемый объем (m3/min)
|
|||
|
||||
|
|||||
|
ТРАНСПОРТНЫЕ ВЕНТИЛЯТОРЫ
|
||||
|
|||||
|
|
||||
|
|||||
Модельный ряд FD
Прочный долговечный корпус вентилятора изготовлен из серого чугуна. К задней стенке корпуса посредством фланца присоединен откидывающийся для осмотра и чистки мотор. Рабочее колесо сварено из прочных стальных листов и имеет боковые лопатки. Короткозамкнутый асинхронный двигатель, не требующий обслуживания, со степенью защиты IP 54. Вентиляторы поставляются только формой корпуса приведенной в иллюстрации. В качестве комплектующих поставляются всасывающие головки и нагнетательные фланцы.
Подробную информацию см. в каталоге вентиляторов ряда FD.
Область применения:
• Транспортировка гранул для изготовления пластических материалов, отходов от производства пластмасс, транспортировка лёгких сыпучих материалов всех видов.
|
Модельный ряд RD F
Изделия структурного ряда RD F предназначены для транспортировки лёгких неабразивных сыпучих материалов. Корпус вентилятора отлит из алюминия, рабочее колесо сварено из стальных листов. Добротная конструкция и практически не нуждающийся в техническом обслуживании двигатель являются основой долговечности и низких эксплуатационных затрат. Работы по осмотру и чистке производятся посредством отвинчивания крышки корпуса. Все двигатели изготовлены со степенью защиты IP 54, температурного класса B, отвечающие стандарту ЕN 60034-1(VDE 530, часть 1). Они сконструированы с достаточным резервом для транспортировки материала.
Подробную информацию см. в каталоге вентиляторов ряда FD.
Область применения:
• Транспортировка лёгких сыпучих материалов любого вида, для которых не требуются особые условия.
|
||||
|
|||||
2
s
ш
|
|
|
|||
|
|||||
транспортируемый объем (m3/min)
|
транспортируемый объем (m3/min)
|
||||
|
|||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||
