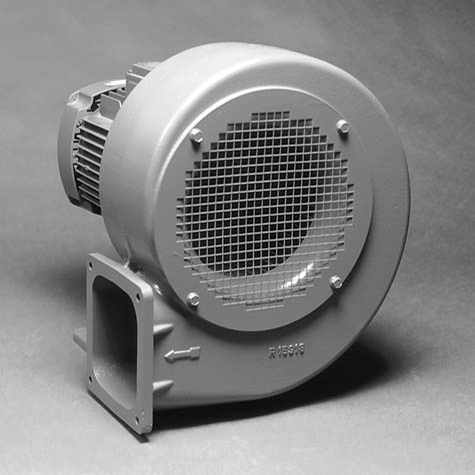

Вентиляторы низкого давления (Низконапорные вентиляторы)

Модельный ряд ND:
Корпус вентилятора изготовлен из алюминиевой отливки, барабанное рабочее колесо из оцинкованного стального листа, короткозамкнутый асинхронный двигатель, не требующий обслуживания, со степенью защиты IP 54. Вентиляторы поставляются в исполнении с левым или правым вращением. По желанию заказчика мы поставляем вентиляторы с регулируемыми оборотами, 2-ступенчатые, с плавным регулированием в однофазном исполнении, или с плавным регулированием при помощи преобразователя частоты. Мы предлагаем разнообразные комплектующие, например, фильтр тонкой отчистки, присоединительные фланцы и дроссельные заслонки, основания а также вентиляторы для особых условий работы, например, для повышенного количества транспортируемого материала, повышенной температуры окружения, иного напряжения или частоты. Они могут быть поставлены с повышенной защитой, с уплотнением вентиляторов и с повышенной антикоррозионной защитой.

Сдвоенные вентиляторы
Основное техническое исполнение, транспортируемое количество воздуха и комплектующие совпадают с тем же у стандартных вентиляторов. Все эти вентиляторы поставляются без оснований.

Компактные вентиляторы
Корпус вентилятора изготовлен из алюминиевой отливки, барабанное рабочее колесо – из оцинкованного стального листа. Благодаря встроенному в рабочее колесо и корпус двигателю, размеры этих вентиляторов очень малы. Собственное охлаждение двигателя не требуется, поскольку он охлаждается непосредственно потоком воздуха, перемещаемого вентилятором. Эти вентиляторы поставляются без оснований и только в правовращающемся исполнении (вид с всасывающей стороны вентилятора).

Область применения:
- Перемещение большого количества воздуха при небольших сопротивлениях оборудования
- отсос газов и паров
- охлаждение деталей машин и приборов
- кондиционирование и вентиляция помещений
- усиление тяги в дымовых трубах
- аэрация газовых, масляных и угольных горелок
- сушка различных видов изделий
- приточная вентиляция электрических приборов и оборудования
- вентиляторы дымоудаления (дымососы)
- воздуходувки

Обозначение	Цена без опоры (EURO)	Цена опоры (EURO)	Изображение, чертеж	Кривые характеристики	Произво- дительность м3/мин	Полное давление Па	Напряжение, В	Частота, Гц	Сила тока, А	Потребляемая мощность, кВт	Частота вращения мотора, об/мин	Конденсатор, мкФ/В	Масса, кг	OEM
2D 04	Цена требует уточнения	-	рисунок, чертеж	график	10	350	230 / 400	50	0,61 / 0,35	0,14	2830	6,7	-	101515
2D 045	Цена требует уточнения	-	рисунок, чертеж	график	16	450	230 / 400	50	0,97 - 1,18 / 0,56 - 0,68	0,2	2820	7,3	-	101797
2D 05	Цена требует уточнения	-	рисунок, чертеж	график	21	430	230 / 400	50	1,91 / 1,1	0,35	2770	8,4	-	101516
2D 052	Цена требует уточнения	-	рисунок, чертеж	график	30	530	230 / 400	50	2,7 / 1,5	0,56	2850	11	-	101562
2D 060	Цена требует уточнения	-	рисунок, чертеж	график	50	730	230 / 400	50	6,4 / 3,7	1,25	2900	18,8	-	101477
2D 064	Цена требует уточнения	-	рисунок, чертеж	график	60	1000	230 / 400	50	6,3 / 3,6	1,8	2870	25	-	101060
2D 066	Цена требует уточнения	-	рисунок, чертеж	график	76	1200	400 Δ	50	7,5	3	2840	46	-	101760
2D 07	Цена требует уточнения	-	рисунок, чертеж	график	94	1200	400 Δ	50	9,5	4,5	2930	50	-	101550
2D 08	Цена требует уточнения	-	рисунок, чертеж	график	95	1700	400 Δ	50	10	5	2910	52	-	101043
D 03 M	Цена требует уточнения	-	рисунок, чертеж		3,2	330	208 - 265 / 360 - 460 (±5%)	50	0,36 - 0,68 / 0,21 - 0,36	0,03	2820	- / ---	4,2	101037
D 04 M	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	5	350	208 - 265 / 360 - 460 (±5%)	50	0,45 - 0,72 / 0,26 - 0,42	0,07	2850	- / ---	4,5	101039
D 045 M	Цена требует уточнения	-	рисунок, чертеж	график	7,9	450	208 - 265 / 360 - 460 (±5%)	50	0,50 / 0,29	0,1	2690	- / ---	4,7	--
D 05 M	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	10	430	208 - 265 / 360 - 460 (±5%)	50	0,59 / 0,34	0,13	2550	- / ---	5	101041
D 052 M	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	15	530	208 - 265 / 360 - 460 (±5%)	50	1,25 - 2,15 / 0,72 - 1,24	0,25	2840	- / ---	7,6	101501
D 060 M	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	22	730	208 - 265 / 360 - 460 (±5%)	50	2,40 - 3,30 / 1,40 - 1,90	0,55	2840	-- / ---	10,6	101531
D 064 M	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	27	1050	208 - 265 / 360 - 460 (±5%)	50	3,40 - 5,20 / 1,97 - 3,00	1,1	2800	-- / ---	14,9	101045
D 066	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	38	1200	230 / 400	50	6,2 / 3,6	1,5	2825	-- / ---	18,1	101617
D 07	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	41	1200	230 / 400	50	8,7 / 5,0	2,2	2875	22	-	101046
D 072	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	52	1200	230 / 400	50	11,3 / 6,50	3	2850	24	-	101296
D 08	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	50	1700	230 / 400	50	10,6 / 6,10	3	2880	29	-	101047
D 082	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	60	1700	230 / 400	50	10,6 / 6,10	3	2880	31	-	101048
D 09	Цена требует уточнения	Цена требует уточнения	рисунок,	график	80	1900	400 / 690	50	11,3 / 6,50	5,5	2910	66	-	101175
D 092	Цена требует уточнения	Цена требует уточнения	рисунок,	график	95	1900	400 / 690	50	14,7 / 8,50	7,5	2915	71	-	101176
DK 1/2	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	12,5	750	380 - 520 Y	50	0,6	0,34	1650	- / ---	7	101207
DK 2/2	Цена требует уточнения	Цена требует уточнения	рисунок	-	30	1000	230 / 400	50	3,0 / 1,7	0,5	1740	16	-	101282
DK 3/2	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	36	1300	230 / 400	50	5,0 / 2,9	0,9	2000	16,5	-	101283
E 02 SP	Цена требует уточнения	-	рисунок, чертеж	график	1,75	210	230	50	0,51	0,05	2630	- / ---	2,3	101684
E 03	Цена требует уточнения	-	рисунок, чертеж		3,2	330	230 (± 10%)	50	0,4	0,03	2880	3 / 450	3,9	101038
E 04	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	5	350	230 (± 10%)	50	0,8	0,07	2850	3 / 450	4,7	101040
E 045	Цена требует уточнения	-	рисунок, чертеж	график	7,9	450	230 (±10%)	50	0,9	0,1	2690	3 / 450	4,9	--
E 05	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	10	430	230 (±10%)	50	1,1	0,14	2550	3 / 450	5,2	101042
E 052	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	13,5	530	230 (±10%)	50	1,8	0,25	2805	10 / 450	6,4	101502
E 060	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	22	730	230 (±10%)	50	3,6	0,55	2820	16 / 450	11,1	101532
E 064	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	28	1000	230 (±10%)	50	5	1,1	2800	30 / 450	16,9	101353
E 066	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	36	1200	230	50	9,5	1,5	2880	30 / 450	18,1	101627
EK 1/2	Цена требует уточнения	Цена требует уточнения	рисунок, чертеж	график	11	750	230	50	1,53	0,35	2100	5 / 450	7	101281
